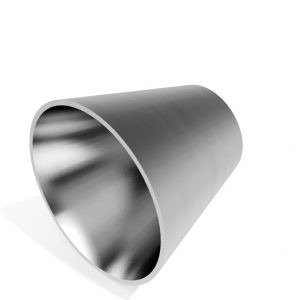

Переходы концентрические нержавеющие DIN 11852 / DIN 11850

Переход концентрический нержавеющий DN 32×25х1.5 DIN 11852 / DIN 11850
Переход концентрический нержавеющий DN 32х20х1.5 DIN 11852/DIN 11850
Переход концентрический нержавеющий DN 40×20х1.5 DIN 11852 / DIN 11850
Переход концентрический нержавеющий DN 40×32х1.5 DIN 11852 / DIN 11850, AISI 316 316L 316TI, AISI 304 904L
Переход концентрический нержавеющий DN 40х25х1.5 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 100×50х2 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 100×65х2 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 150×100х2 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 15х10 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 20х10 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 25×20х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 25х10х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 25х15х1.5 мм DIN 11852 / DIN 11850
Цена от: 145.00
Переходы концентрические нержавеющие DN 32х15х1.5 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 50×40х1.5 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 50х25х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 50х32х1.5 DIN 11852 / DIN 11850
Цена от: 121.00
Переходы концентрические нержавеющие DN 65×32х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 65×40х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 65×50х1.5 DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 80×40х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 80×50х1.5 мм DIN 11852 / DIN 11850
Переходы концентрические нержавеющие DN 80×65х2 мм DIN 11852 / DIN 11850

Переходы концентрические нержавеющие DIN 11852 / DIN 11850 от компании МеталлЭнергоХолдинг

DIN 11852 / DIN 11850 – стандарты трубопроводных фитингов, принятые в европейских странах, регламентируемые немецкими нормами. Группа компаний «МеталлЭнергоХолдинг» предлагает ознакомиться с возможным применением подобной продукции, российскими и мировыми аналогами сплавов, качественными характеристиками.

Применение

Отводы, вырабатываемые по нормам DIN 11852, эксплуатируются в трубопроводных системах, когда необходимо изменить направление течения потока. При этом само направление и угол течения достаточно разнообразны. Это может быть небольшой поворот, ответвление от основного потока, либо крутой разворот, вплоть до изменения направления на противоположное, при помощи двух отводов с углом в 90 градусов или одного в 180.

Используется подобная возможность повсеместно, от бытовых трубопроводов, до промышленных систем, передающих потоки жидкости и разнообразных сред. Использование нержавеющей стали позволяет передавать, в том числе слабые агрессивные среды:

  • химическая промышленность, медицина и фармацевтика;
  • нефтегазовая отрасль;
  • монтаж трубопроводных систем промышленного назначения;
  • подача жидкостей, газообразных веществ, смесей.

Применение достаточно разнообразное. Основной особенностью является соответствие нормам международного характера – соблюдение стандартов DIN, специально подобранных сталей и размеров для готовых изделий.

Материалы и аналоги, характеристики

Для выработки фитингов отбираются специализированные стали, контролируемые стандартами DIN 11850. В частности для изготовления отводов и различных типов фитинга применяются стали марок 1.4301 и 1.4404. Это хромоникелевые сплавы (также с добавлением молибдена), которые изготавливаются согласно следующим составам:

МаркаПроцентное соотношение компонентов
ЖелезоАзотКремнийМарганецМолибденНикельСераУглеродФосфорХром
1.430166,77 – 71,270,10128 – 10,50,0150,070,04517,5 – 19,5
1.440462,8 – 68,30,11122 – 2,510 – 130,0150,030,04516,5 – 18,5

Для того чтобы подобрать аналогичные по характеристикам сплавы, можно выбрать сходные из отечественного стального проката (04Х18Н10, 10Х18Н9, 03Х17Н14М3), либо рассмотреть возможность внедрения европейских сплавов (X10CrNi18-8, X2CrNiMo17-12-3), американских марок (304L, 316L). При этом чтобы не ошибиться в выборе, необходимо отбирать составы, для которых характерны следующие физические свойства:

ПараметрЗначение для марки
1.43011.4404
Предел текучести (МПа)195190
Временное сопротивление разрыву (МПа)500 – 700490 – 690
Относительное удлинение (%)35 – 4035 – 45

Стоит обратить внимание, что механические и физические свойства материала могут незначительно изменяться при увеличении температуры воздействия на материал.

Размерные таблицы

Согласно нормам DIN 11852 отводы изготавливаются из нержавеющей стали (вышеописанных марок и характеристик) по строго соблюдаемым габаритным параметрам. Чтобы подобрать необходимый узел, следует ознакомиться с таблицей размеров:

Условный проход (мм)Диаметр отвода (мм)Радиус изгиба (мм)Толщина стенки (мм)Длина стороны отвода (мм)
1013261,535,8
15193539,5
20234041,6
25295060,7
32355562,8
40416064,9
50537069,0
657080273,0
80859092,3
10010410096,4
125129187,5135,2
150154225187,2
200204300225

При этом значения габаритов схожи для изделий, изготавливающихся под отвод потока на 45, 90 или 180 градусов. Также в ассортименте, регулируемом этими нормами, предлагаются Т-образные отводы, со следующими характеристиками:

Условный проход (мм)Диаметр отвода (мм)Высота ответвления (мм)Толщина стенки (мм)Длина отвода (мм)
Тип1Тип2
10132691,552
1519351170
2023401380
25295016100
32355519,5110
40416023120
50537030140
657080402160
80859047,5180
10010410058200
125129187,574375
15015422590450
200204300115600

Подбирая отводы различной конфигурации, соответствующие по характеристикам требуемым нормам, можно монтировать любые трубопроводные системы надлежащего качества.

Коррозийно-стойкие трубы, используемые для изготовления трубопроводного фитинга, проходят предварительные испытания на выдерживаемые нагрузки и соответствие механическим характеристикам, о чем имеется соответствующее подтверждение. Для фитинга используются гладкий сортамент, без шероховатости как снаружи изделия, так и внутри него. ГК «МеталлЭнергоХолдинг» предлагает сортамент, соответствующий нормам DIN 11852 / DIN 11850 в качестве основного, если того требует необходимость монтажа системы.
