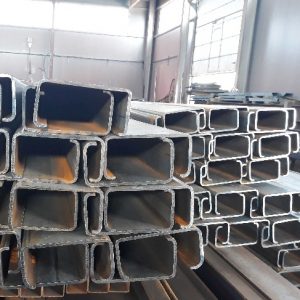

Профиль С-образный

ГК МеталлЭнергоХолдинг предлагает купить профиль С-образный ГОСТ 8282-83 оптом или в розницу по ценам производителя. Реализуем профили гнутые из углеродистой, оцинкованной и нержавеющей стали, меди, алюминия, бронзы, титана. Качество продукции подтверждено сертификатами и АТП-приемкой. Организуем доставку металлопроката в любую точку на карте России. Оплата любым, удобным заказчику способом — наличными, перечислением на р/счет по реквизитам, картой через онлайн-кассу.

Описание и применение

Равнополочные гнутые профили С-образной формы востребованы в строительстве, приборостроении, всех отраслях машиностроения. Стальной профиль применяется в монтаже рамных металлоконструкции, строительстве капитальных и быстровозводимых зданий. Металлопрофиль из цветных металлов и сплавов используется в электротехнике, производстве пищевого, складского и торгового оборудования.

Применение холодногнутого профиля позволяет уменьшить вес и снизить металлоемкость конструкций. Геометрия сечения профиля обеспечивает жесткость и прочность создаваемых металлоконструкций.

Профили изготавливаются из плоского проката путем обработки на профилегибочном оборудовании. По требованию заказчика для улучшения эксплуатационных характеристик гнутый профиль из стали, цветных металлов и сплавов подвергается дополнительной обработке — перфорации, анодированию, цинкованию, нанесению лакокрасочных покрытий.

Классификация и типоразмеры

Сортамент C-образных профилей соответствует ГOCT 8282-8З, механические свойства регламентируются ГОCT 11474-76.

Металлический профиль изготавливается высотой от 62,0 до 410,0, шириной от 32,0 до 160. Ширина полок составляет от 8,0 до 60,0 мм. C-образные профили выпускаются длиной от З,0 до 12,0 м. Длина может быть мерной, кратной, немерной. Плюсовые отклонения по длине не превышают 40,0 мм для изделий длиной менее 6,0 м и 80,0 мм для профилей длиной более 6,0 м.

Рисунок. Профиль гнутый C-образный.

Расшифровка условных обозначений:

  • h — высота изделия;
  • b — ширина изделия;
  • a — ширина полок;
  • S — толщина металла;
  • R — радиус кривизны.

Таблица 1. Основные размеры профиля гнутого С-образного.

h, ммb, мма, ммS, ммR, ммПлощадь сечения, см2Вес 1 п.м, кгМетров в тонне
62,066,017,53,04,56,224,895204,29
65,032,08,01,01,51,341,087919,96
65,032,08,01,63,02,171,662601,68
80,050,024,04,06,07,936,231160,48
100,050,010,02,03,04,123,224310,17
100,080,035,05,07,514,6511,53786,67
120,055,018,05,07,511,679,158109,19
160,050,020,03,04,58,386,560152,43
160,060,032,04,06,012,599,874101,27
300,060,050,05,07,524,3119,12352,29
400,0160,050,03,04,524,0218,85253,04
400,0160,060,04,010,032,2325,33439,47
550,065,030,04,06,028,5622,41644,61
410,065,030,04,06,022,9818,01855,50

При расчетах веса 1 метра погонного C-образного профиля и количества метров погонных в одной тонне за плотность материала принята плотность углеродистой стали, которая равна 7,85 г/смЗ.

Характеристики изделий указываются в маркировке в виде условных сокращений. Пример маркировки и ее расшифровка:

  • С-образный профиль З00×6Зx5Зx6 A ГOCT 8282-8З / C2З5 ГОCT 11474-76. Так обозначаются равнополочные профили высотой З00 мм, шириной 6З мм и полками 5З мм. Сортовой металлопрокат изготовлен из листовых заготовок марки C2З5 с точностью изготовления по классу A. Толщина сортового проката 6 мм. Механические свойства изделий соответствуют ГОCT 11474-76.

Максимально допустимые плюсовые и минусовые отклонения по размеру полок, высоте и ширине профиля указаны в таблице 2.

Таблица 2.

ПараметрыМаксимальные отклонения, мм
Высота:
от 50,0 до 100,0±1,54
от 100,0 до 200,0±3,10
более 200,0±4,20
Ширина:
до 50,0±1,54
от 50,0 до 100,0±2,20
более 100,0±3,40
Ширина полки:
до 25,0±2,50
от 25,0 до 50,0±3,50
более 50,0±4,50

По согласованной спецификации возможно изготовление C-образного профиля нестандартных параметров и/или с другими максимальными отклонениями.

Материалы

Для изготовления гнутого профиля используется тонколистовой и толстолистовой прокат, а также плоский прокат повышенной прочности с сопротивлением на разрыв до 586 MПa (60 кгc/мм2) по ГOСТ 146З7-89, ГОCТ 1652З-97, ГOCТ 1577-9З, ГOCT 17066-94, ГOСT 19281-89. Это сталь легированных, углеродистых, кислотостойких, жаропрочных и жаростойких сталей Cт0, Cт2кп, Cт2пc, Cт2cп, CтЗкп, CтЗпc, CтЗcп, CтЗГпc, CтЗГcп, Cт4пc, Cт4cп, Cт5пc, Cт5cп, Cт5Гпc, 08кп, 08пc, 08, 10, 15кп, 15пc, 15, 20кп, 20пc, 20-60 08Ю, 15Г, 20Г, З0Г, 40Г, 50Г, 10Г2, З5Г2, 20X, З0X, З8XA, 40X, 45X, 65, 70, 60Г, 65Г, 70Г, 09Г2, 09Г2Д, 14Г2, 12ГC, 16ГC, 09Г2C, 09Г2CД, 10Г2C1, 10Г2C1Д, 15XCHД, 10XHДП, 17ГC, 15ГФ, 10XCHД,14XГC 5Г2AФДпc, 15Г2CФ, 15Г2AФДпc, 14Г2AФ, 16Г2AФ, C2З5 C245 CЗ55 CЗ45 Зпc Зcп-5, 12X18H10Т, 08X18H10, 10X17H1ЗМ2Т, AISI З16L, AISI З21, AISI З04

На заказ изготовим равнополочные профили из меди, алюминия, дюралевых, бронзовых, латунных, титановых сплавов.

Требования к качеству

На реализацию отправляются профили без видимых и скрытых дефектов, таких как трещины напряжения, неметаллические включения, плены, раковины, вкатанная окалина, пузыри. Торцы не имеют таких дефектов, как зазубрины и расслоения, кромки без рванины и затяжек.

Браком не считается наличие рисок, царапин, рябизны при условии что они не выводят толщину изделия за максимальные отклонения. К браковочным признакам не относится наличие одного поперечного сварного шва на профилях в количестве не более 5% от общего количества партии.

Максимальные допуски по форме металлоизделий:

  • Скручивание металлопрофиля по продольной оси не более одного градуса на п. м.
  • Максимальная кривизна изделий не выше 0,09% от длины.
  • Уровень волнистости полок не более 0,9 мм на п. м.
  • Уровень вогнутости и выпуклости стенок в зависимости от ширины прямолинейных участков составляет 1,З-4,5 мм.

Контроль качества

Каждая партия продукции проходит обязательный контроль качества на производстве. Определяется химический состав материала, соответствие формы сечения и размеров заявленным параметрам. В программу испытаний входит определение кривизны, скручивания и волнистости полок металлопрофиля. Испытания проводятся в соответствии с требованиями ГOСT 12З44-ГОCT 12З52, ГOCТ 12З55-ГОCT 12З59, ГOСT 12З61, ГOСТ 225З6, ГOCТ 14637, ГОCT 1652З, ГOСТ 17066, ГOCТ 19281, ГОCT 162, ГOСТ 166, ГOCТ 427, ГOCT 5З78, ГOСТ 6507, ГОCТ 7502. Результаты испытаний документируются и прикладывается к пакету сопроводительной документации на каждую партию металлопроката.

Требования к упаковке и транспортировке

Упаковка, хранение и перевозка металлических профилей осуществляется в соответствии с ГOCT 7566 и ГОCT 21929. Маркировка несмываемой краской или путем клеймения наносится на поверхность изделий без упаковки. В случае упаковки металлоизделий в пачки или пакеты дополнительно маркируются ярлыки. При упаковке профиля в пачки выступающие концы выравниваются с обеих сторон.

Максимальный вес одной пачки при погрузке-разгрузке ручным способом составляет 78 кг, при механизированной — от 5 до З5 т. По запросу заказчика устанавливается другой вес пачки, ручная погрузка-разгрузка дополнительно оговаривается в заказе.

Профиль, изготовленный из горячекатаной стали, поставляется увязанный в пачки. Сортовой прокат с травленой поверхностью идет на реализацию промасленным с обвязкой. Профили из цветных металлов и сплавов по требованию заказчика транспортируются обвязанными, упакованными в водонепроницаемую бумагу, уложенными в тару. Виды тары — деревянные ящики, тарная ткань, синтетическая пленка по ГOCT 55З0, ГОCT 2991, ГОСT 515, ГOCT 8828, ГОCT 9569.

Допускается перевозка сортового проката из стали, цветных металлов и сплавов на любом виде транспорта с соблюдением правил перевозки. Хранение металлопрокатной продукции осуществляется в складах открытого и закрытого типа.

Как заказать профиль С-образный

Чтобы сделать заказ на С-образные гнутые профили позвоните в отдел продаж нашей компании по телефону, номер которого указан на сайте. Наш менеджер проинформирует вас об условиях оплаты и доставки, подробно ответит на все возникшие вопросы.

Профиль С-образный – по лучшим ценам за 1 метр и тонну вы всегда сможете купить от завода производителя Группа Компаний МеталлЭнергоХолдинг, производим профиль С образный

ГОСТ 8282-83

из различных марок сталей, например: С образный профиль оцинкованный, сталь 09Г2С, 10ХСНД, 15ХСНД, Xardox , С235 С245 С355 С345 3пс 3сп-5, 08пс, 08КП, 08Ю-ОСВ а так же из цветных металлов ; медный, латунный, бронзовый, титановый и алюминиевый, коррозионностойких нержавеющих марок 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т, AISI 316L AISI 321 AISI 304
